정밀 측정을 위한 기준면 설정 팁 알아보기

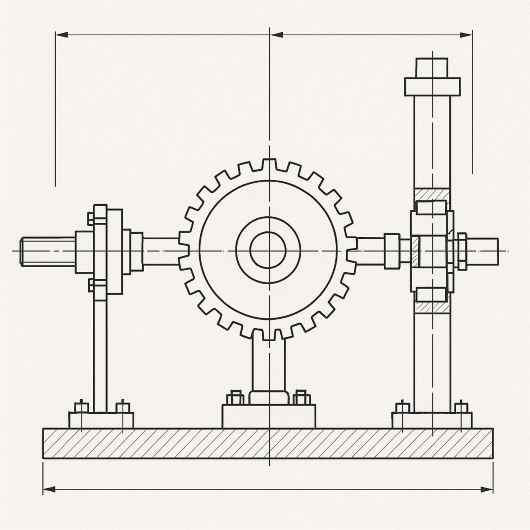

기하공차(GD&T)는 형상, 방향, 위치, 흔들림 등 부품의 기하학적 특성을 정량화하여, 설계와 생산, 검사의 언어를 통일하는 강력한 도구입니다. 이 기하공차의 기반이 되는 핵심 개념 중 하나가 바로 기준면(Datum)입니다. 기준면은 부품의 정렬, 측정, 검사, 조립을 위한 기준 좌표계로서, 설정이 잘못되면 아무리 정밀한 측정 장비를 써도 정확한 공차 판정이 어려워집니다. 이 글에서는 정밀 측정을 위한 기준면 설정 팁을 중심으로, 실무에 바로 적용 가능한 가이드를 제공하겠습니다.

1. 기준면(Datum)의 기본 개념 이해
1). 기준면이란?
기준면은 부품 상의 특정 표면, 축 또는 점을 의미하며, 다른 형상의 위치나 방향을 정의하는 기준이 됩니다.
2). 기준면의 구성
보통 기준면은 1차, 2차, 3차 기준으로 구성되며, 각 기준은 부품의 "6 자유도(3방향 이동 + 3방향 회전)"를 제어합니다.
- 1차 기준면: 주된 평면. 가장 넓고 안정적인 면으로 선택.
- 2차 기준면: 두 번째로 안정적인 면. 2축 제어.
- 3차 기준면: 마지막으로 하나의 자유도를 제어.
2. 좋은 기준면을 선택하는 조건
1). 가공 및 측정이 용이한 면
- 평탄하고 접근하기 쉬운 면을 기준으로 잡아야 합니다.
- 예: 밀링 면, 평면 연삭 처리된 면 등
2). 실제 조립 조건을 반영
- 기준면은 실제 조립 환경에서 접촉하는 면과 일치해야 합니다.
- 이는 설계와 생산, 품질 간 불일치 문제를 줄여줍니다.
3). 충분한 지지 면적 확보
- 최소 3점 이상의 안정된 지지를 할 수 있는 면이 바람직합니다.
- 표면 거칠기나 기울어짐이 적은 면을 선택해야 합니다.
3. 기준면 설정 시 자주 하는 실수와 해결 팁
1). 측정이 불가능한 형상을 기준으로 설정
- 복잡 곡면, 비접촉 부위 등을 기준으로 설정하면 정렬이 불가능해집니다. → 팁: 측정기에서 정확히 고정할 수 있는 면을 우선 고려.
2). 너무 많은 기준면을 지정
- 불필요하게 기준을 세 개 이상 설정하면 오히려 공차 해석이 어려워짐. → 팁: 꼭 필요한 최소한의 기준만 설정하고, 그 외는 참조 표기.
3). 기준면의 이름 또는 기호 오표기
- 도면상 A, B, C의 위치가 혼동되면 공정 간 오류 발생. → 팁: 항상 기준면 표기 후 도면 내 명확한 설명 첨부.
4. CAD 및 측정기에서 기준면 설정하는 방법
1). CAD에서의 기준면 설정
- 설계 초기 단계에서 미리 기준면을 생성해 두고 3D 모델 전체에 활용.
- MBD(모델 기반 정의) 방식 활용 시 디지털 기준면 관리 가능.
2). CMM(3차원 측정기)에서의 기준 설정
- 3점 접촉 후 평면 생성 → 2점 선 생성 → 1점 위치 기준 생성
- 기준면은 측정 전 반드시 마스터 부품이나 게이지 블록으로 보정
3). 광학 장비 사용 시
- 평면 기준 외에 윤곽 기준(Edge) 사용 가능
- 고정구 사용 시 기준면 일치를 위한 정렬 기능 필수
5. 실무 활용 팁: 상황별 기준면 설정 전략
1). 단면 검사 중심 부품
- 가장 넓은 바닥 면을 1차 기준으로 설정
- 구멍 중심축 또는 측면을 2차, 3차 기준으로 설정
2). 원형 부품 (축, 베어링 등)
- 외경이나 내경 중심축을 1차 기준으로 설정
- 양측 단면을 2차, 3차 기준으로 활용
3). 대형 프레임 구조물
- 길이 방향 직선부 또는 조립 기준부를 기준면으로 사용
- 측정기 접근성 확보가 우선 고려 사항
6. 결론
기준면 설정이 정밀 측정의 품질을 결정합니다. 기준면 설정은 단순히 측정의 시작이 아니라, 정확한 데이터와 신뢰할 수 있는 품질 관리의 핵심입니다. 잘못된 기준은 측정 오차를 유발하고, 그 결과는 제품 불량률 상승과 불필요한 품질 비용으로 이어집니다. 정확하고 일관된 기준면 설정은 GD&T의 해석력을 높이며, 설계-가공-검사 간의 명확한 커뮤니케이션을 가능하게 합니다. 실무에서는 제품의 구조와 기능, 측정 환경을 고려하여 최적의 기준면을 선정하고, 측정 시스템과 연동한 자동화 기반 측정 체계로 발전시켜야 합니다.
