조립품 설계에서의 기하공차 역할 알아보기

현대 제조 산업에서 제품은 단일 부품이 아닌, 여러 부품이 결합된 조립품(Assembly) 형태로 설계·생산된다. 이 과정에서 각 부품의 치수와 형상이 조금씩 달라지더라도 전체 조립품이 정상적으로 기능하도록 만드는 것이 설계자의 중요한 역할이다. 이를 가능하게 하는 핵심 도구가 바로 "기하공차(GD&T, Geometric Dimensioning and Tolerancing)"이다. 기하공차는 단순한 치수 관리가 아닌, 조립품 설계에서 부품 간 관계와 기능 요구사항을 명확히 정의하여 조립 안정성과 품질 일관성을 확보하는 역할을 한다. 본 글에서는 조립품 설계에서 기하공차가 수행하는 핵심적인 역할을 중심으로 살펴본다.



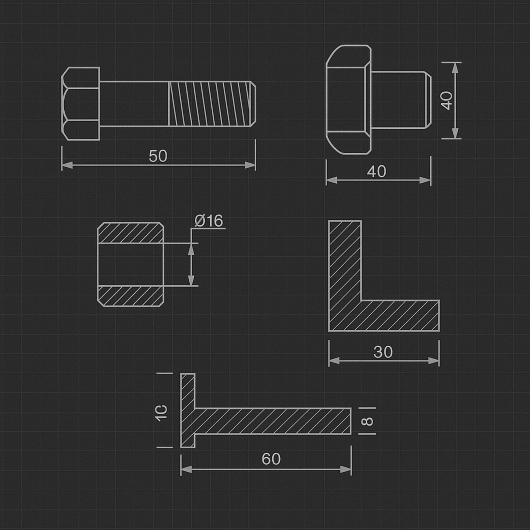

1. 조립품 설계에서 기하공차가 필요한 이유

조립품은 개별 부품이 각각 허용 오차 범위 내에 있더라도, 오차가 누적되면 조립 불량이 발생할 수 있다. 일반공차 중심 설계는 이러한 공차 누적(Tolerance Stack-up) 문제를 효과적으로 제어하기 어렵다.

기하공차는 기준면(Datum)을 설정하고 부품 간 위치·방향 관계를 명확히 정의함으로써, 오차 누적을 기능적으로 관리할 수 있다. 이는 조립 단계에서의 재작업 감소와 조립 품질 향상으로 이어진다.



2. 기준면 설정을 통한 조립 기준의 명확화

조립품 설계에서 가장 중요한 요소 중 하나는 기준면(Datum) 설정이다. 기준면은 부품이 어떻게 결합되고, 어떤 방향으로 정렬되어야 하는지를 정의하는 기준점 역할을 한다.

기하공차를 활용하여 기준면을 설정하면, 모든 부품이 동일한 기준을 공유하게 되어 조립 해석의 혼선을 줄일 수 있다. 이는 설계 의도를 제조 및 검사 부서에 정확히 전달하는 데 핵심적인 역할을 한다.



3. 위치공차를 통한 조립성 향상

조립품에서는 볼트 구멍, 핀, 샤프트와 같은 체결 요소의 위치 정확도가 매우 중요하다. 단순 치수공차만 적용할 경우, 체결 불량이나 억지 조립 문제가 발생할 수 있다.

"위치공차(Position Tolerance)"를 적용하면 기능적으로 중요한 위치 관계를 기준면과 함께 정의할 수 있어, 조립성을 크게 향상할 수 있다. 이는 자동화 조립 공정에서도 안정적인 성능을 확보하는 데 도움이 된다.



4. 방향 및 형상 공차를 통한 기능 정렬 관리

조립품의 성능은 단순히 부품이 맞물리는 것만으로 결정되지 않는다. 축 정렬, 면 접촉 상태, 회전 안정성 등 다양한 요소가 기능에 영향을 미친다.

기하공차 중 평행도(Parallelism), 직각도(Perpendicularity), 동심도(Concentricity), 프로파일 공차(Profile)는 이러한 기능 정렬을 체계적으로 관리하는 데 활용된다. 이를 통해 조립 후 발생할 수 있는 소음, 진동, 마모 문제를 예방할 수 있다.



5. 조립품 품질 관리와 비용 절감에서의 기하공차 효과

기하공차는 조립품 품질 향상뿐만 아니라 제조 비용 절감에도 기여한다. 기능적으로 중요한 부위에는 엄격한 공차를 적용하고, 비기능 영역에는 완화된 공차를 설정함으로써 과도한 가공 정밀도를 피할 수 있다.

또한 검사 기준이 명확해져 불필요한 재작업과 검사 비용이 줄어들고, 전체 생산 효율이 향상된다. 이는 기업 경쟁력 강화로 이어지는 중요한 요소다.



6. 결론

조립품 설계에서의 기하공차 역할은 단순한 도면 표기를 넘어, 조립성·기능·품질을 동시에 만족시키는 핵심 설계 전략이다. 기준면 설정과 위치, 방향, 형상 공차를 기능 중심으로 적용함으로써 오차 누적 문제를 효과적으로 제어할 수 있다. 향후 제품 구조가 더욱 복잡해질수록, 기하공차 기반의 조립품 설계 역량은 제조 산업 전반에서 필수적인 경쟁 요소가 될 것이다.
