금속가공과 기하공차의 최적화 알아보기

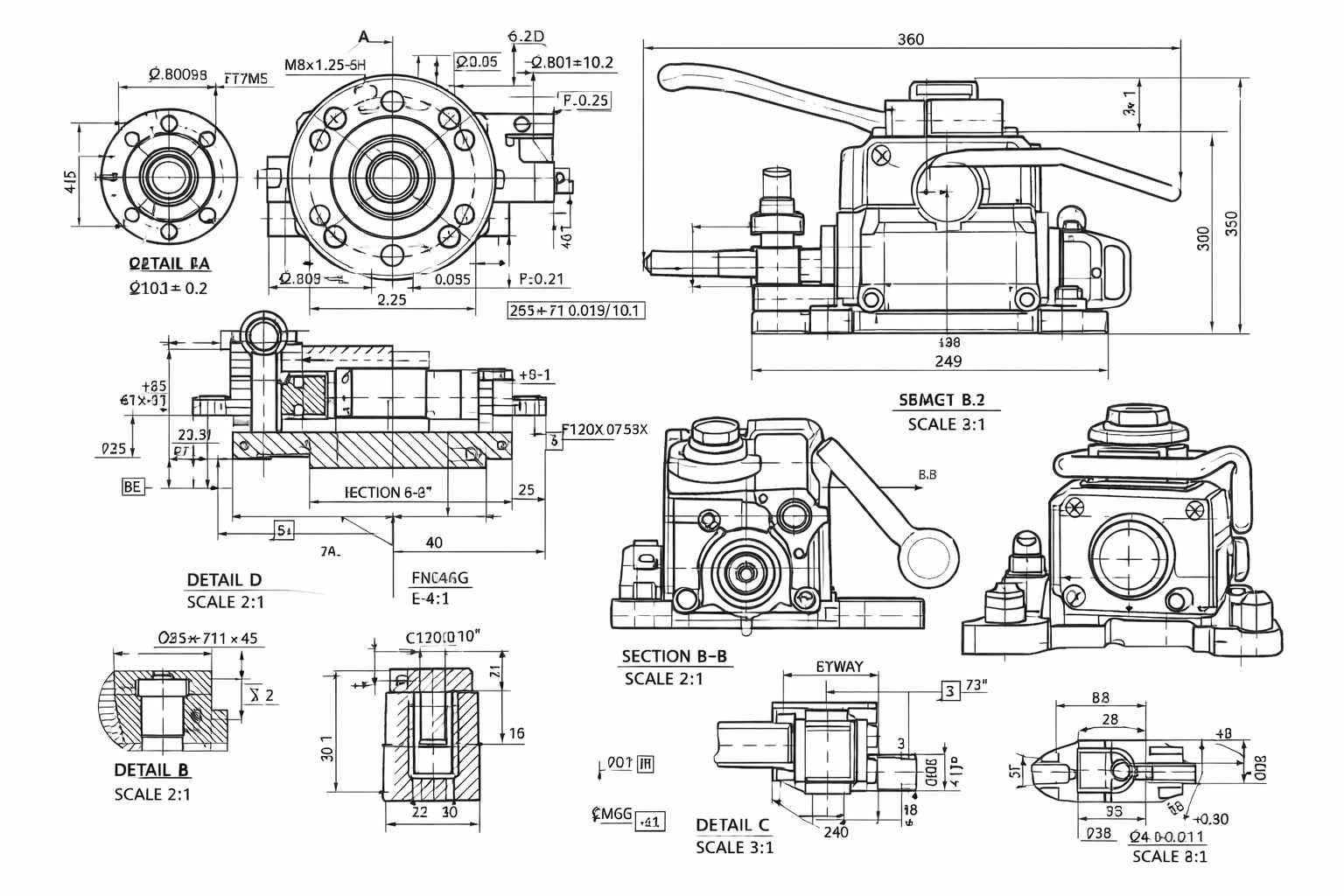

금속가공은 절삭, 연삭, 밀링, 선반 가공 등 다양한 공정을 통해 고정밀 부품을 생산하는 핵심 제조 기술이다. 이러한 공정에서 요구되는 정밀도는 제품 성능과 내구성에 직접적인 영향을 미친다. 하지만 모든 치수를 무조건 엄격하게 관리하는 것은 가공 비용 증가와 생산성 저하로 이어질 수 있다. 이 문제를 해결하는 핵심 설계 도구가 바로 "기하공차(GD&T, Geometric Dimensioning and Tolerancing)"이다. 기하공차를 금속가공 특성에 맞게 최적화하면, 기능 품질을 유지하면서도 가공 효율과 비용 경쟁력을 동시에 확보할 수 있다. 본 글에서는 금속가공에서 기하공차를 어떻게 최적화해야 하는지를 중심으로 주요 고려사항을 분석한다.



1. 금속가공에서 기하공차 최적화가 필요한 이유

금속가공 공정은 공구 마모, 열 변형, 공정 조건 변화 등 다양한 변수의 영향을 받는다. 단순 치수공차 위주의 설계는 이러한 변동성을 충분히 반영하지 못해, 불필요한 재가공이나 불량을 유발할 수 있다.

기하공차는 형상, 위치, 방향 요소를 기능 중심으로 관리함으로써, 가공 오차가 발생하더라도 부품이 정상적으로 기능하도록 설계 자유도를 제공한다. 이는 금속가공 환경에서 품질 안정성을 높이는 중요한 이유다.



2. 기준면 설정과 가공 기준의 일치

금속가공에서 기하공차 최적화의 출발점은 기준면(Datum) 설정이다. 기준면은 설계 기준일 뿐 아니라 실제 가공 시 공작물의 세팅 기준으로 활용된다. 설계 도면의 기준면과 가공 기준이 일치하지 않으면, 위치 오차와 방향 오차가 누적될 가능성이 높아진다.

기하공차를 활용해 기준면을 명확히 정의하면, 설계–가공–검사 간 기준이 통일되어 가공 안정성과 재현성이 향상된다.



3. 금속 절삭 공정에 적합한 형상 공차 적용

금속가공 부품의 성능은 형상 정확도에 크게 좌우된다. 예를 들어 밀링 가공된 면의 뒤틀림이나 선반 가공된 축의 비대칭은 조립 불량과 마모를 유발할 수 있다. 이러한 문제를 방지하기 위해 평면도(Flatness), 진원도(Roundness), 원통도(Cylindricity)와 같은 형상 공차를 적용하면 가공 품질을 체계적으로 관리할 수 있다. 형상 공차 중심의 설계는 불필요한 치수 정밀도를 줄이면서도 기능 품질을 확보하는 데 효과적이다.



4. 위치 및 방향 공차를 통한 가공 효율 향상

금속가공 부품에는 구멍, 슬롯, 축과 같은 기능 요소가 포함되며, 이들의 상대적 위치와 방향은 조립성과 직결된다. 단순 치수공차만 적용하면 위치 오차 누적으로 인해 조립 문제가 발생할 수 있다.

위치공차(Position), 평행도(Parallelism), 직각도(Perpendicularity)를 활용하면 기능적으로 중요한 정렬 상태만을 관리할 수 있어, 가공 공정에서 불필요한 고정밀 세팅을 줄일 수 있다. 이는 가공 시간 단축과 공정 비용 절감으로 이어진다.



5. 금속가공 품질 관리와 비용 절감 측면의 기하공차 효과

기하공차를 최적화하면 검사 기준이 명확해져 품질 관리 효율이 향상된다. 3차원 측정기(CMM)와 같은 정밀 검사 장비는 GD&T 기준을 기반으로 검사 항목을 정의할 수 있다. 또한 기능적으로 중요하지 않은 영역에 과도한 공차를 적용하지 않음으로써, 가공 난이도를 낮추고 전체 제조 비용을 효과적으로 절감할 수 있다. 이는 금속가공 업체의 수익성과 경쟁력을 동시에 높이는 요소다.



6. 결론

금속가공에서의 기하공차 최적화는 단순한 도면 개선이 아니라, 정밀도·생산성·비용을 균형 있게 관리하는 핵심 전략이다. 기준면 설정과 형상, 위치, 방향 공차를 공정 특성에 맞게 적용함으로써 가공 품질을 안정적으로 유지할 수 있다. 앞으로 금속가공 기술이 고도화될수록, 기하공차 기반의 최적화 설계 역량은 제조 경쟁력을 좌우하는 중요한 기준이 될 것이다.
